Heizvorsätze und Tangentiallüfter

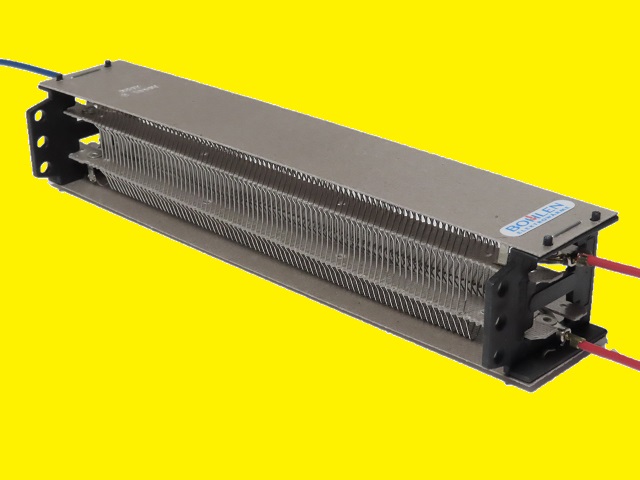

Heizvorsatz HV0001Heizvorsatz HV0001

230V 2x 1000W
B 200 x H 40 x T 44mm
mit Temperatursicherung 120°C (±10K)
3 Anschlussenden ca. 150mm lang
Gewicht ca. 50 g


Download: technische Daten, Maße, Zeichnung und Schaltplan für Heizvorsatz

Bitte klicken Sie zum Öffnen/Download auf das PDF-Symbol.

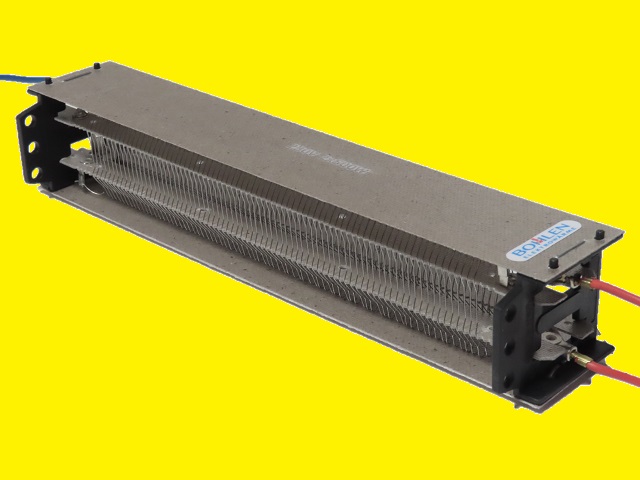

Heizvorsatz HV0003Heizvorsatz HV0003

230V 2x 500W
B 200 x H 40 x T 44mm
mit Temperatursicherung 120°C (±10K)
3 Anschlussenden ca. 150mm lang
Gewicht ca. 50 g


Tangentiallüfter Motor rechts TLR001Download: technische Daten, Maße, Zeichnung und Schaltplan für Heizvorsatz

Bitte klicken Sie zum Öffnen/Download auf das PDF-Symbol.

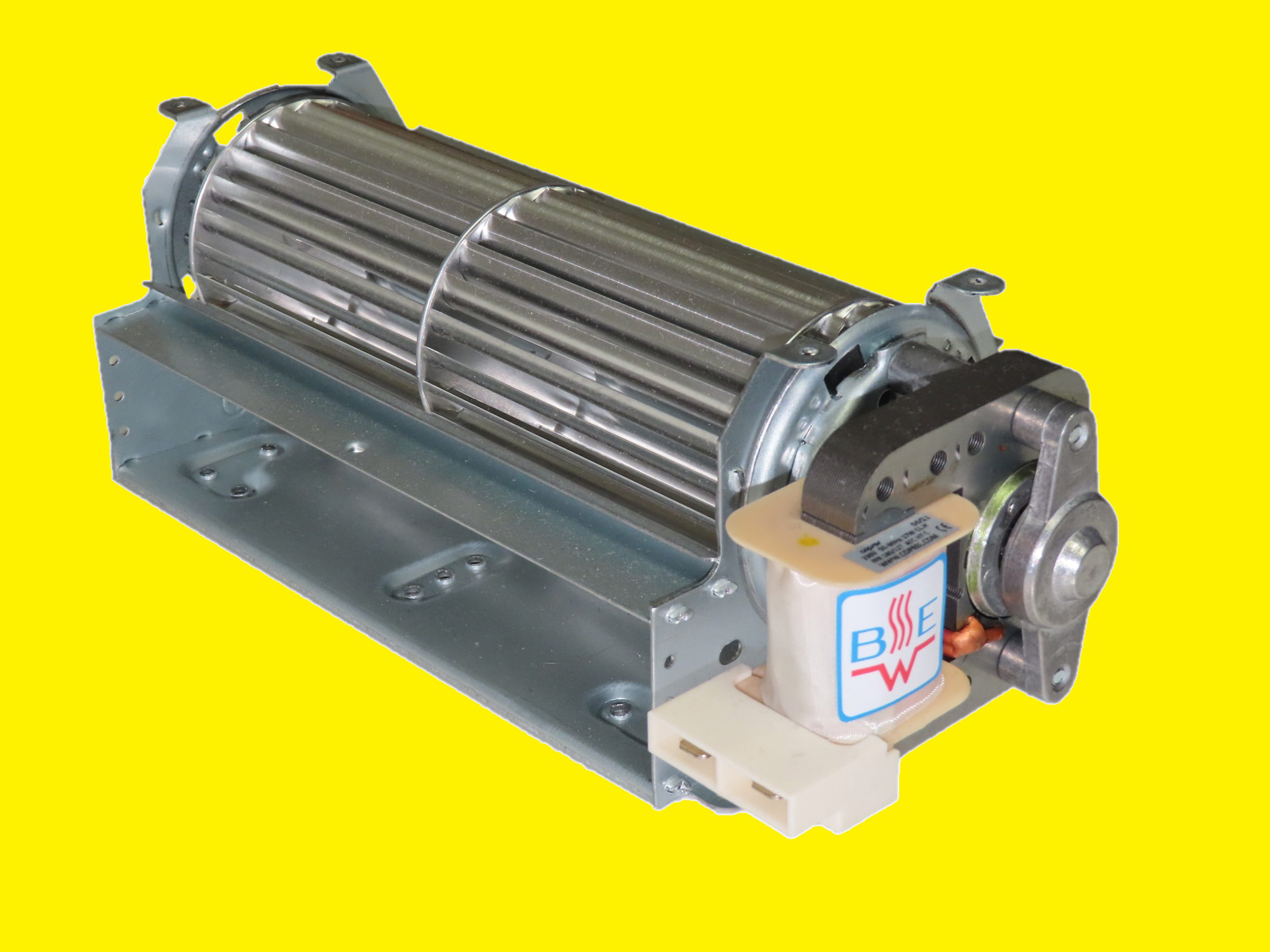

Tangentiallüfter Motor rechts TLR001Tangentiallüfter Motor rechts

230V AC 40W, 1000 U/min, ca. 80m³/h
Außenmaße B246 x H82 x T95mm
Luftausblasöffnung 180 x 35mm
Anschluss 2 Flachsteckzungen 6,3mm
Gewicht ca. 740g


Download: technische Daten, Maße, Zeichnung und Schaltplan für Tangentiallüfter Motor rechts

Bitte klicken Sie zum Öffnen/Download auf das PDF-Symbol.

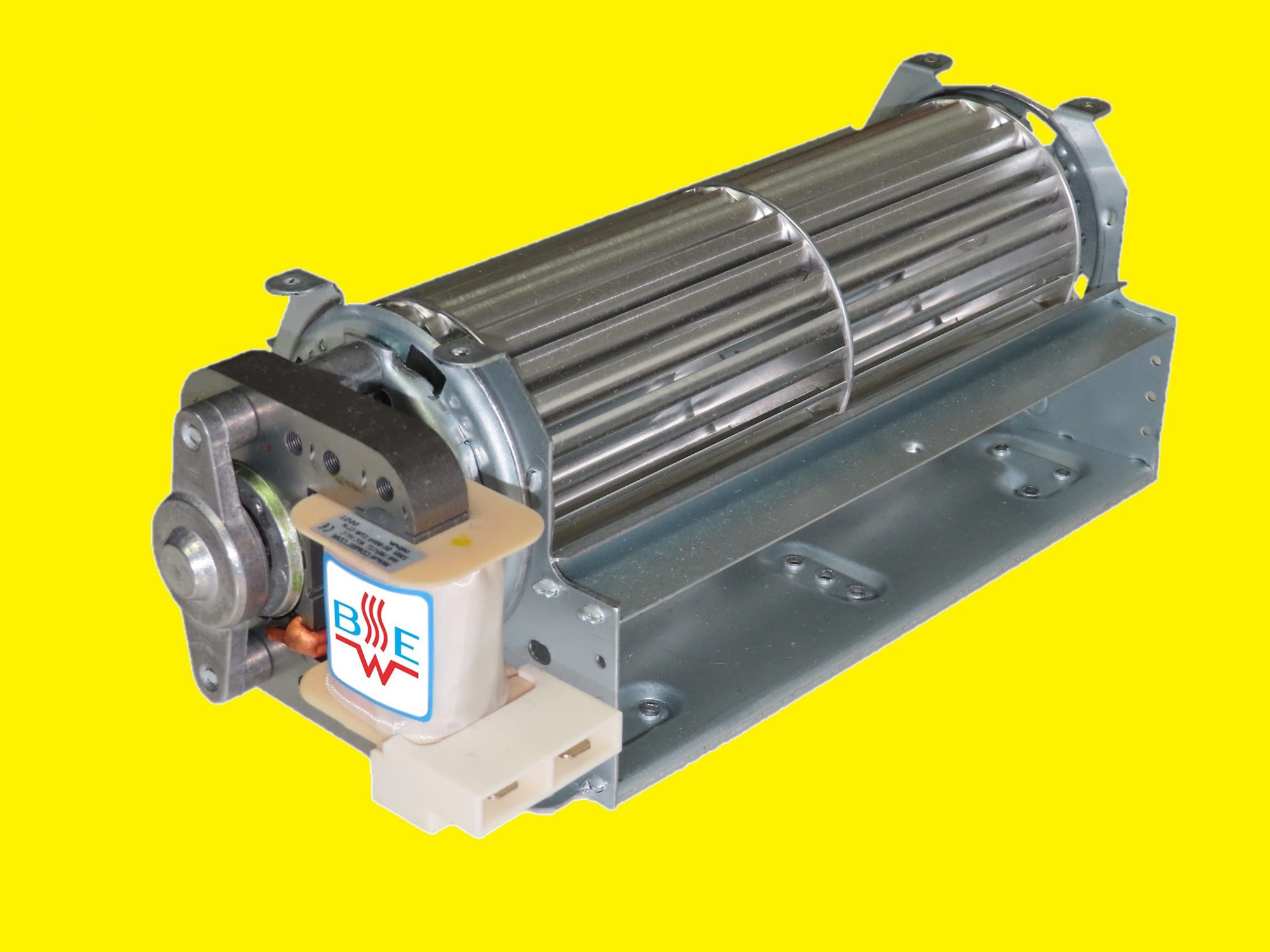

Tangentiallüfter Motor links TLL001Tangentiallüfter Motor links

230V AC 40W, 1000 U/min, ca. 80m³/h
Außenmaße B246 x H82 x T95mm
Luftausblasöffnung 180 x 35mm
Anschluss 2 Flachsteckzungen 6,3mm
Gewicht ca. 740g


Download: technische Daten, Maße, Zeichnung und Schaltplan für Tangentiallüfter Motor links

Bitte klicken Sie zum Öffnen/Download auf das PDF-Symbol.

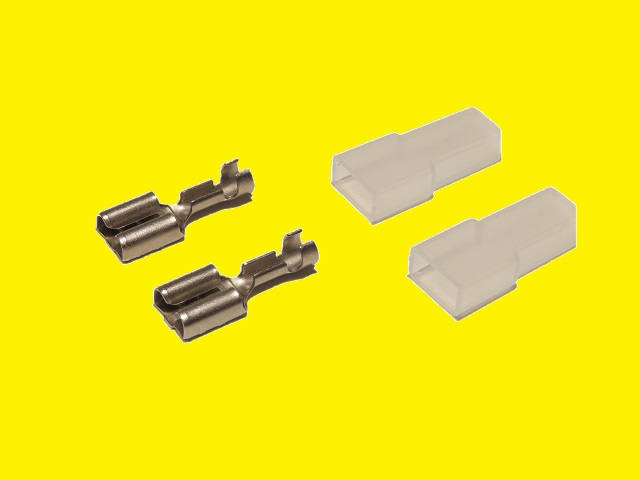

Flachsteckhülse Isolierhülse 6,3 mmFlachsteckhülse zum Anschließen für Tangentiallüfter

6,3 x 20mm, St vn, 1mm²

Isolierhülse

B10 x H6 x L25mm, Kst

Download: Anfrage- und Bestellformular, Preise

Bitte klicken Sie zum Öffnen/Download auf das PDF-Symbol.

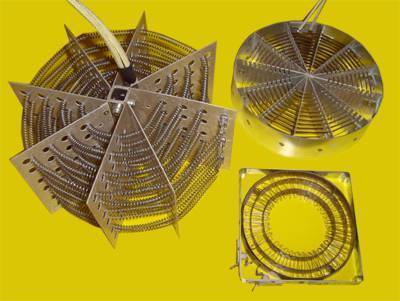

Heizeinsatz für Trockengeräte, Baustellenheizer, Lötprozesse, AnalysentechnikHeizeinsätze in runder und eckiger Ausführung

Rundlüfter-Heizeinsatz für Baustellenheizgeräte

Mäander-Heizelemente für die Löt-Technik

Heizvorsatz für Axiallüfter und Radiallüfter

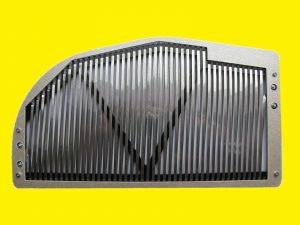

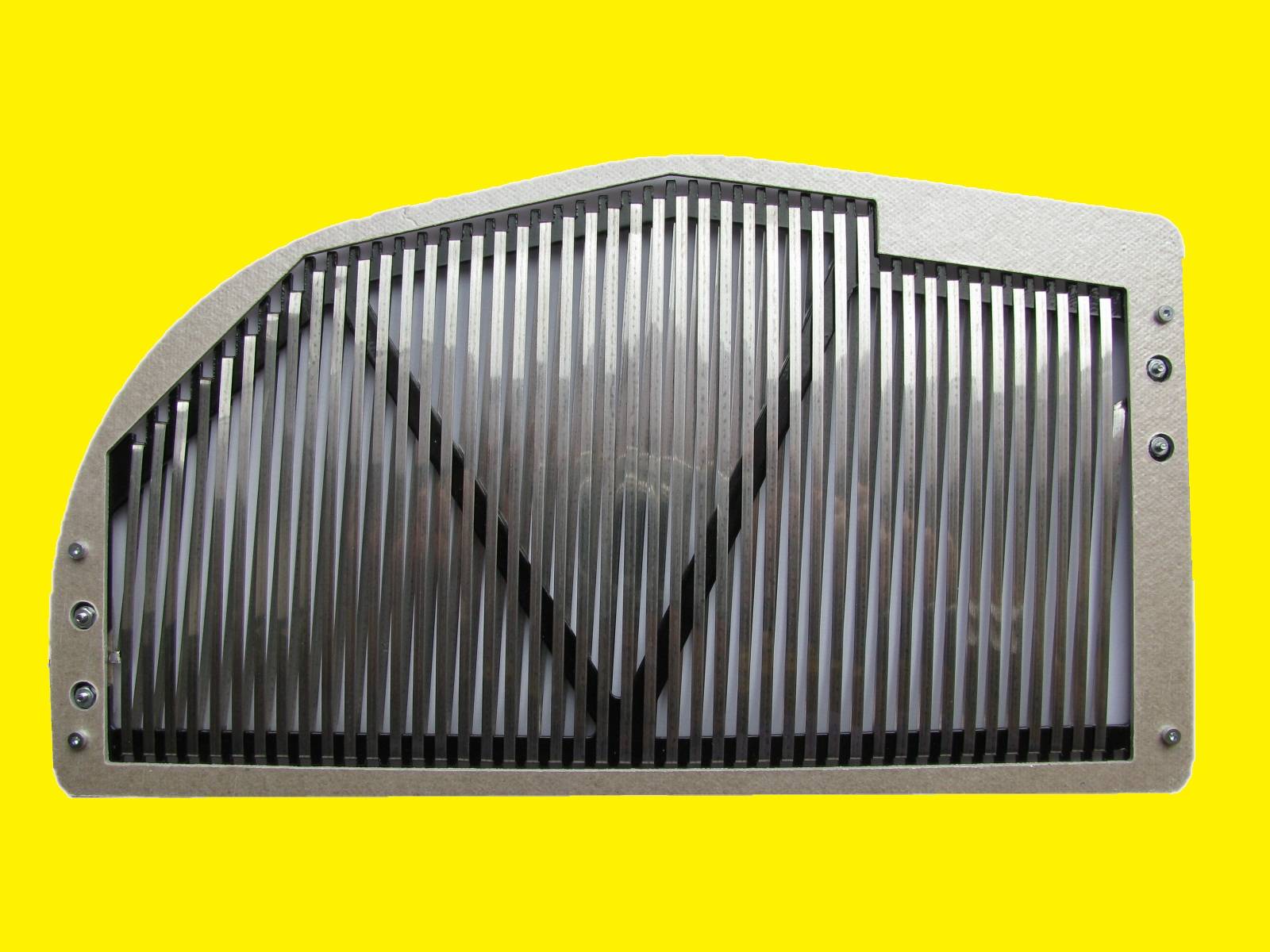

Heizeinsatz Mikanit Isolierung SonderausführungHeizeinsatz in Sonderausführung
Vorderseite mit Mikanit-Isolierung

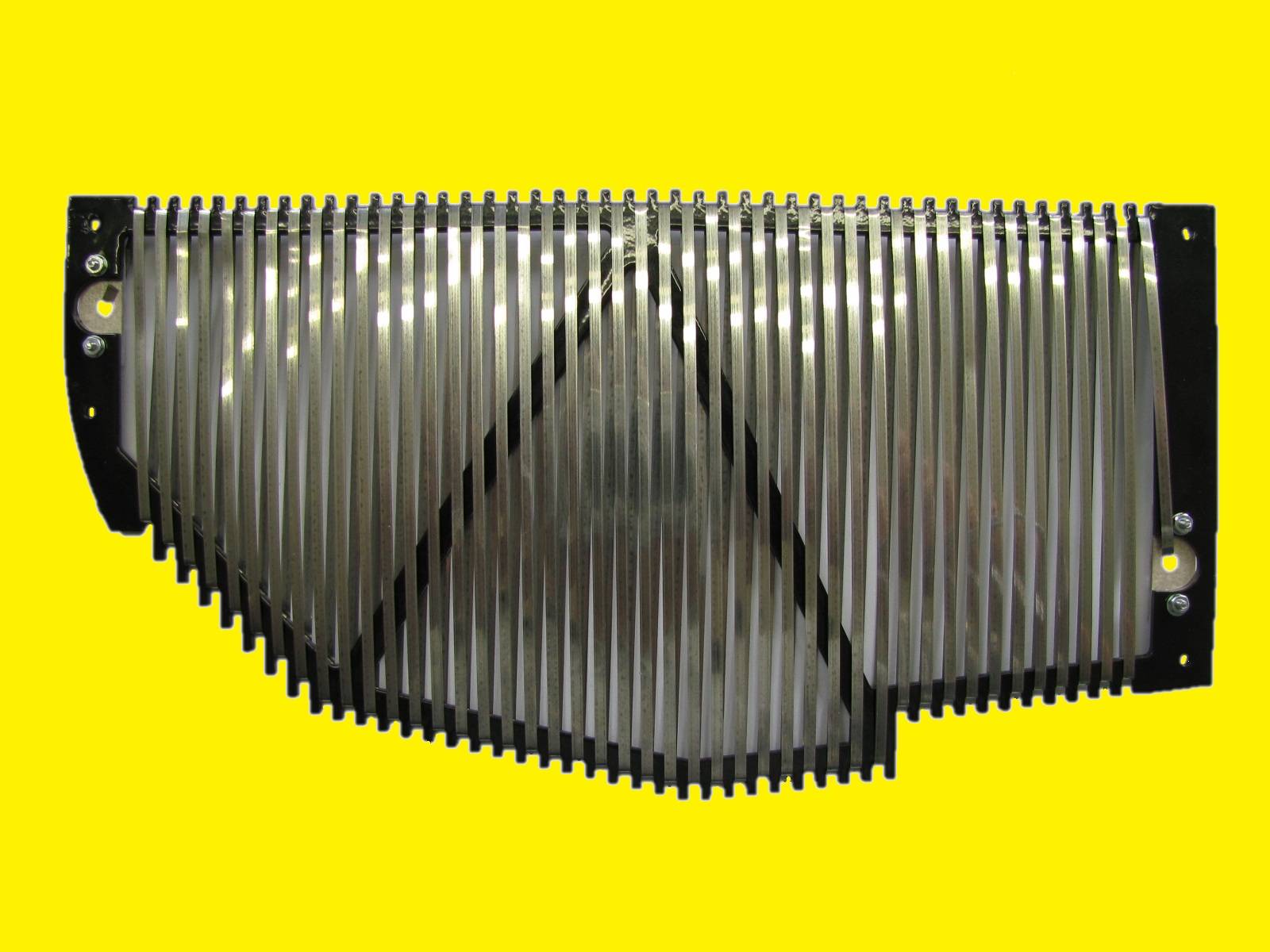

Heizeinsatz SonderausführungHeizeinsatz in Sonderausführung
Rückseite
realisiert mit Heizleiter-Flachdraht




Tangentiallüfter Einsatzzweck: Heizen, Trocknen oder Kühlen
Tangentialgebläse Vorteile: leiser Motor, niedriger Geräuschpegel
Tangentialventilator gleichmäßige Luftverteilung über die gesamte Walzenbreite
Querstromlüfter platzsparend, gute Kompatibilität mit Heizvorsätzen
Querstromgebläse Motor wahlweise links oder rechts
Querstromventilator Einbaulage variabel

Heizvorsatz Einsatzzweck: Heizen, Trocknen
Heizregister Vorteile: sehr leicht
Heizkörper gleichmäßige Wärmeverteilung über die gesamte Breite
Heizelement Stufenschaltung und Temperatursicherung
